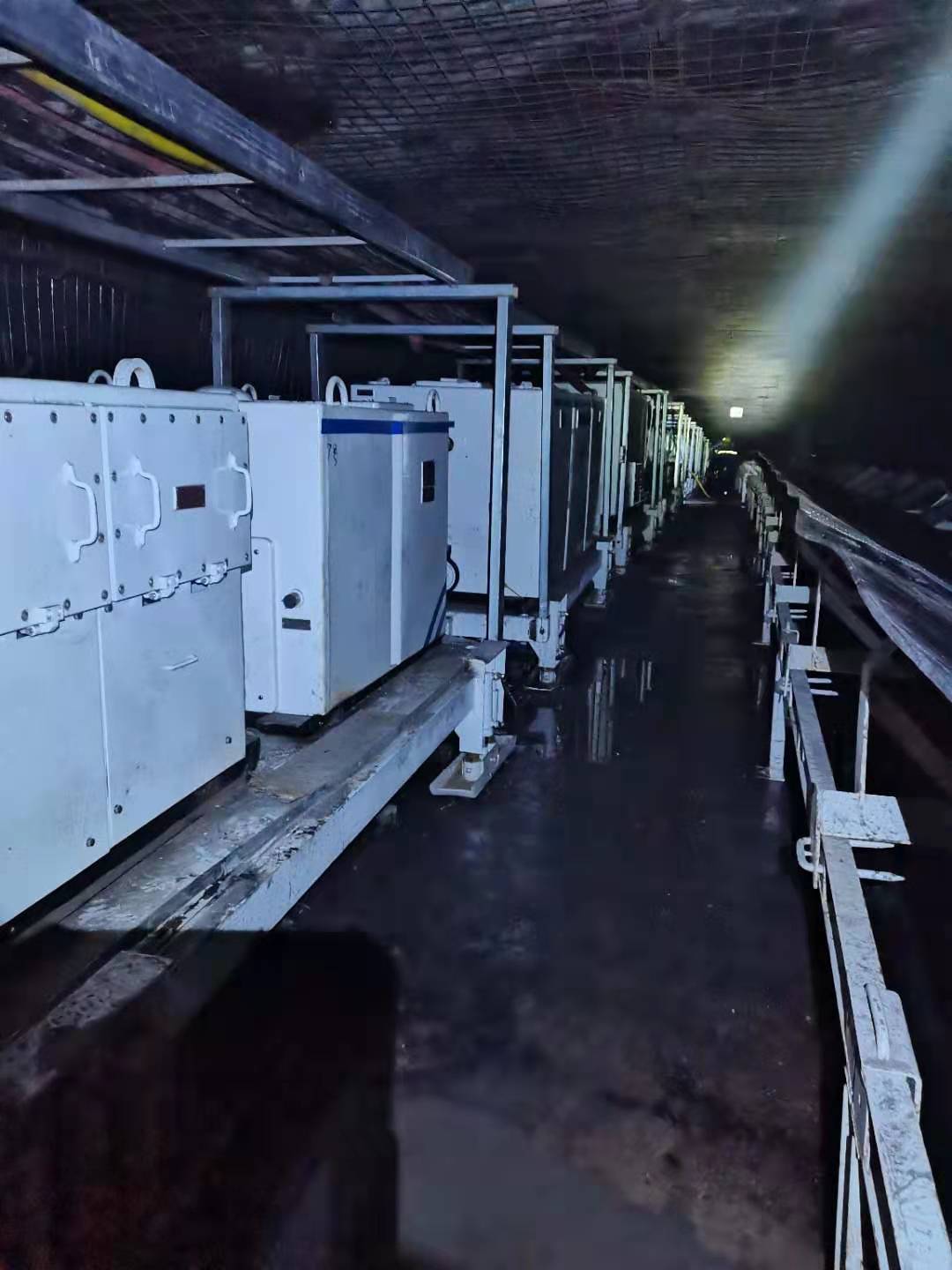

转弯式自移设备列车是针对传统单轨吊设备、液压自移设备列车组、滑靴式自移列车组存在的诸多缺陷而研发，该设备目前拥有以下优势：

1、操作简单    通过设置的操纵阀组进行设备列车的前移，由一人操作列车组专用车的控制阀，即可完成整套电站设备的牵移。

2、运行可靠    所有的车辆通过刚性铰接连接为一整体，使用此种连接方式能适应高低不平的巷道恶劣地质条件、车辆运行时不会受地面恶劣情况影响、还可防止车辆运行时发生偏移现象，运行可靠度大大提高。

3、维修方便    此设备所使用的油缸装置均安放在设备的两侧，以便于维修和更换。

4、产品适应性强   车体滑道可以整体抬高，如遇到地面较为松软的地方出现车辆下陷情况，只需抬起滑道在下部垫上枕木即可正常运行。

5、稳定性强   转弯自移设备列车能将电缆牢固定在槽型电缆托盘上安放在折叠槽型电缆桥架内，有效的防止电缆窜动及左右摆动，避免了电缆液管在使用中产生长短不一至外皮破损，甚至于被拉断的安全隐患。

6、安全性强    转弯自移设备列车底部设计了防溜车、倒车、脱轨装置，提高列车运行的安全性。

7、高效开采   列车配备的轨道可长距离前移、转弯、快速移动轨道，解决了轨道偏移等问题。通过转弯加快速移动实现列车的整体搬移，可将巷道拐弯处遗留煤层进行充分开采。发挥了高效、快速推进的需求。

8、提高效益   转弯式自移列车，每分钟可移动6米，1小时360米，经多家煤企测算，吨煤成本下降0.5-1.5元，经济效益可观。

该设备目前已在内蒙古汇能集团富民煤矿、青草界煤矿、锟源煤矿，陕西瓷窑塔煤矿、陕西龙华煤矿等大型煤矿投入使用。

电缆卷放设备是井下电缆收放的专用设备，主要由设备主体框架、电缆卷筒、驱动盘、液压马达、泵站、柴油机等组成，柴油机和泵站组成该设备的液压动力系统，液压马达和驱动齿盘啮合，通过液压的马达的工作实现电缆的卷放工作。

1、电缆卷筒驱动盘，电缆卷放的主要部件，驱动盘两端是齿轮，用于电缆卷筒的驱动；

2、电缆卷筒：安装在电缆驱动盘上，用于存放卷起的电缆，卷筒的尺寸根据电缆的直径及长度进行设计；

3、驱动马达，电缆卷筒转动的动力源，在电缆卷筒两端同步驱动，提高卷电缆能力，避免一端驱动造成的卷筒变形；马达通过小齿轮与卷筒上的大齿轮配合来驱动电缆卷筒；

4、摆缆机构，横向控制电缆，电缆卷放紧凑、逐圈有序释放电缆。

5、主框架，用来安装电缆卷筒、驱动马达和摆电机构。

6、防爆柴油机和泵站，为液压马达提供动力。

      本设备的运用，实现了矿用电缆放和收的自动化操作，减少了工作人员。原本需要20个工人，采用此设备后，仅需2人即可完成，降低了劳动成本，缩短了工作时间，提高了工作效率，实现了拖动、收、放一体化，机、电、液机构合一。该设备结构简单、操作方便，适用于井下工作环境，可用于矿井下各种电缆的收、放工作。
